1. Gehäuse entfernen

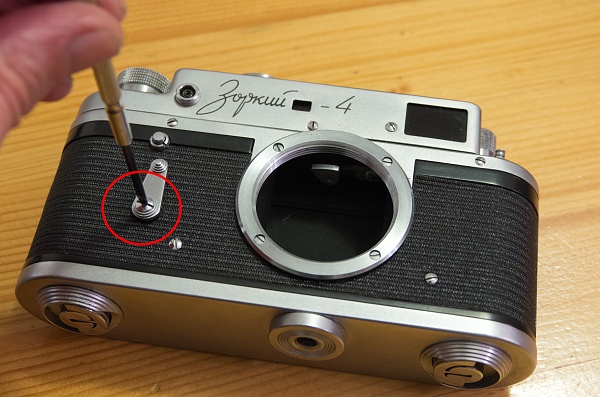

Als erstes sollte der Selbstauslöser entfernt werden. Rechtsgewinde, bei der späteren Zorki 4K ist hier ein Linksgewinde.
Die Schraube, der Hebel, ein Abstandshalter aus Kunststoff und eine dünne Gummidichtung kommen zum Vorschein.

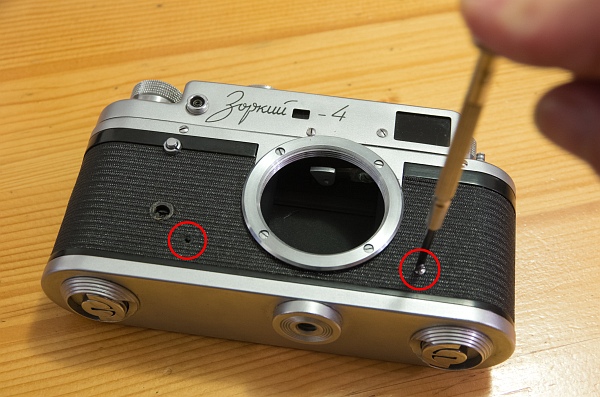

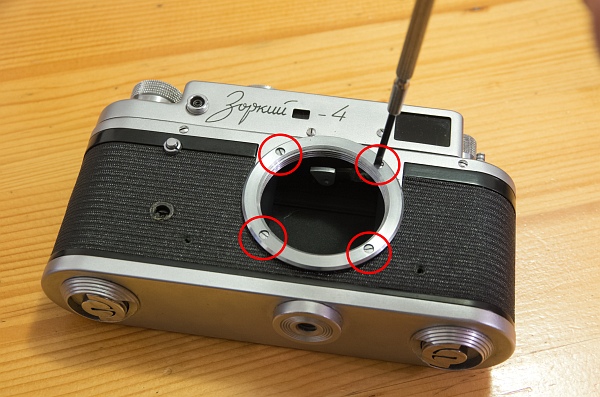

Entfernen Sie die beiden Gehäuseschrauben (links) und (siehe unten) die 4 Schrauben des Objektivanschlußes.

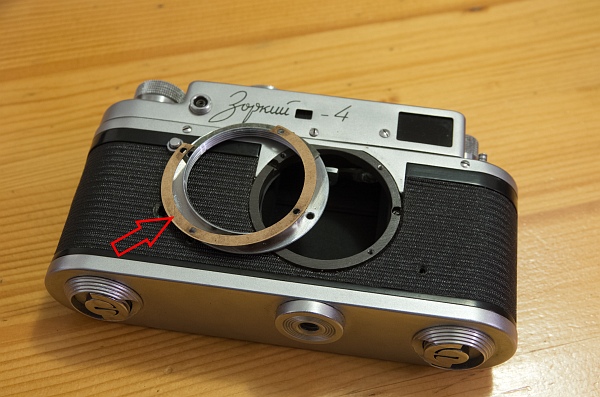

Unter dem Anschluß befinden sich in aller Regel Papierscheiben zur Feinjustage des Auflagemaßes. Diese müssen beim späteren Einbau wieder exakt wie vorgefunden positioniert werden.

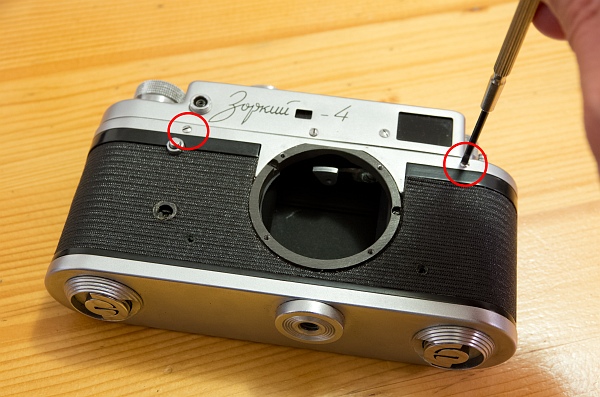

Nun entfernen Sie alle restlichen Gehäuseschrauben, die das Gehäuse festhalten. In der Regel sind es 2 vorne und 3 hinten.

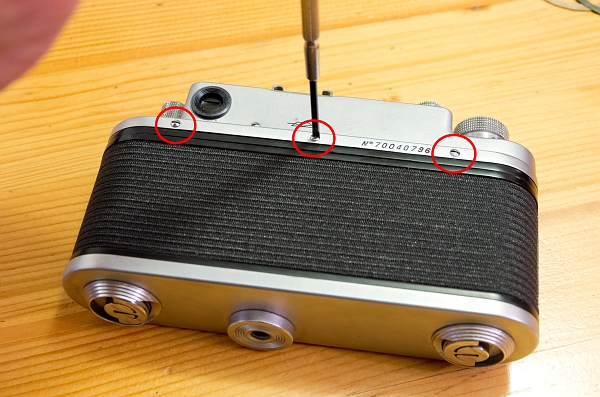

Die hinteren 3 Schrauben.
Als nächstes wird die Abdeckung am Boden der Kamera entfernt. Sie ist mit 2 Schrauben befestigt. Dort drunter befinden sich 2 kleine Abstandshalter, nicht verlieren!
Jetzt kann das Gehäuse entfernt werden. Wurde die Kamera noch nie vorher geöffnet kann das Gehäuse recht fest sitzen. Hebeln Sie es dann mit einem kleinen Schraubenzieher heraus, den Sie zwischen vorderer Gehäusewand und Verschlusskasten ansetzen.
2. Innereien entfernen

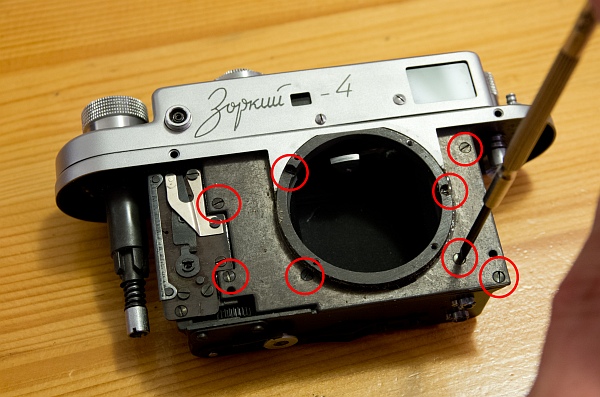

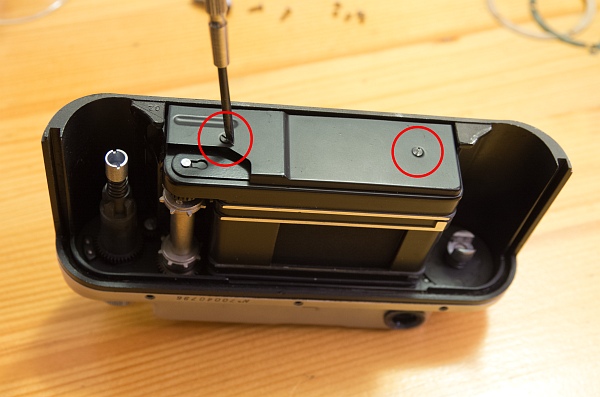

Die innere Abdeckplatte muss entfernt werden. Sie ist mit insgesamt 8 Schrauben befestigt, 4 halten die Abschirmbleche im Inneren fest, die unteren 2 davon sind kürzer.

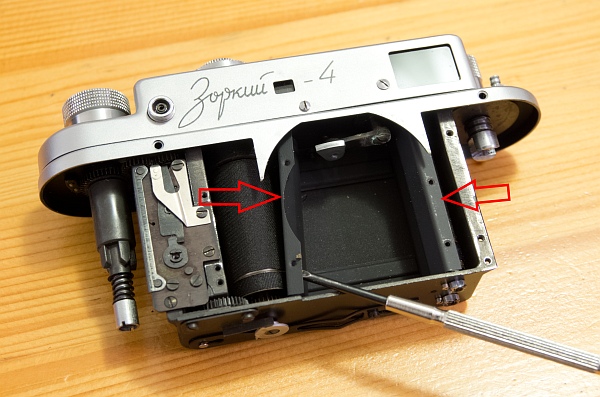

Die beiden Abschirmbleche sind nun lose und können entfernt werden.
3. Deckel abnehmen

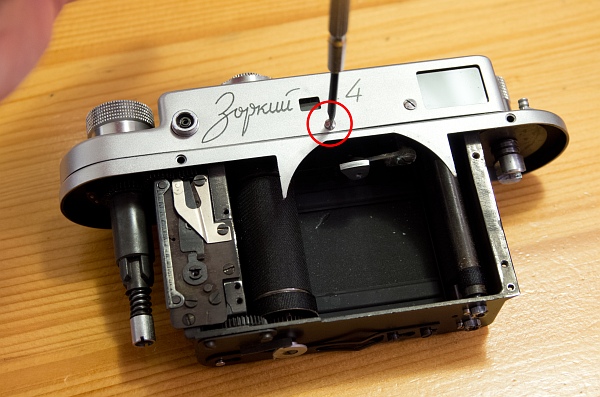

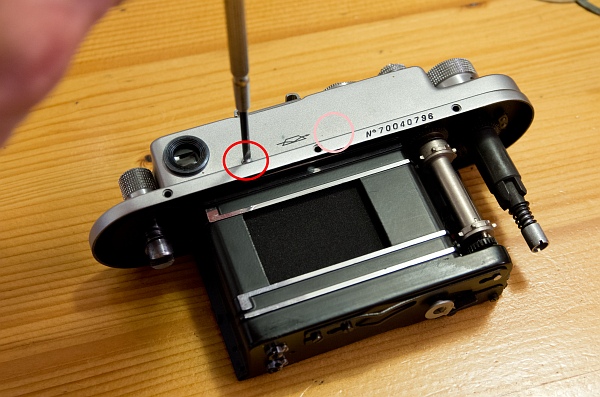

Lösen Sie die 2 oder 3 (je Modell) Schrauben, die den Deckel befestigen.

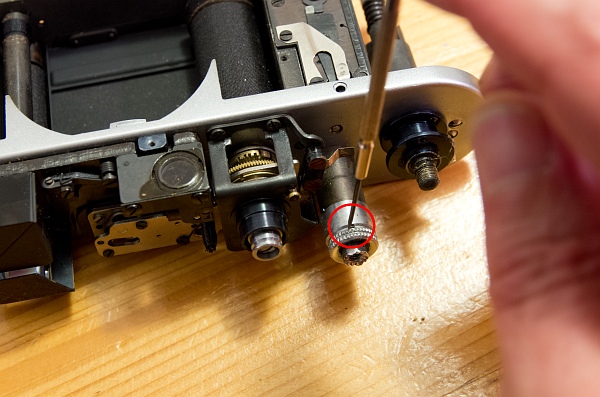

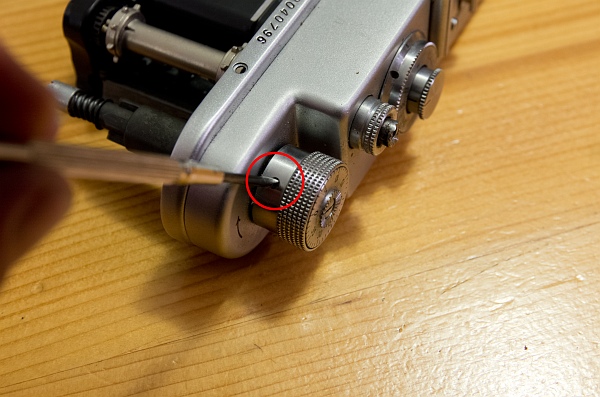

Der Verschluß wird gespannt, die Madenschraube im Spannknopf gelöst (unten) und gegen den Uhrzeigersinn abgedreht. Halten Sie dabei das Zahnrad, das sich innen unter dem Spannknopf befindet, fest und drehen den Knopf gegen den Uhrzeigersinn ab.

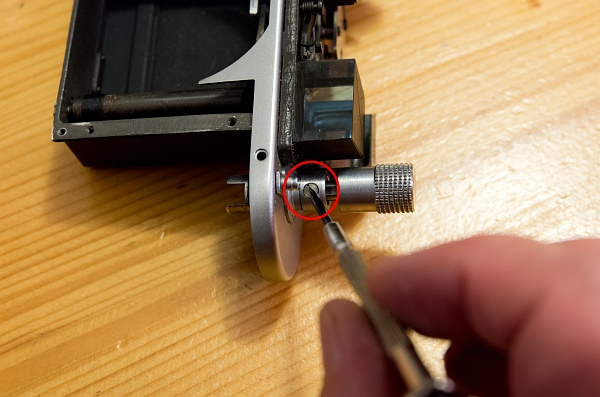

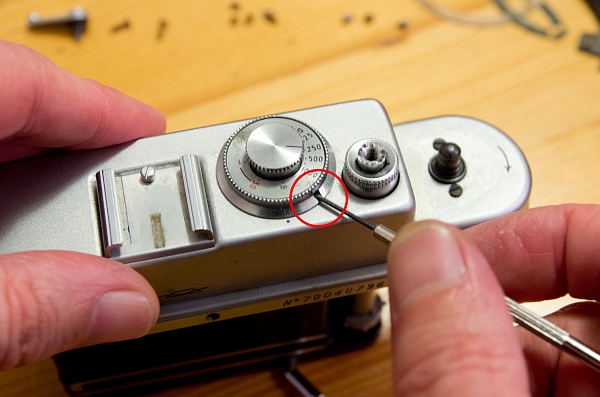

Drehen Sie die Blitzverzögerung unter der Zeitenscheibe im Uhrzeigersinn bis zum Anschlag und lösen Sie die kleine Madenschraube, die sich im Inneren befindet (links).

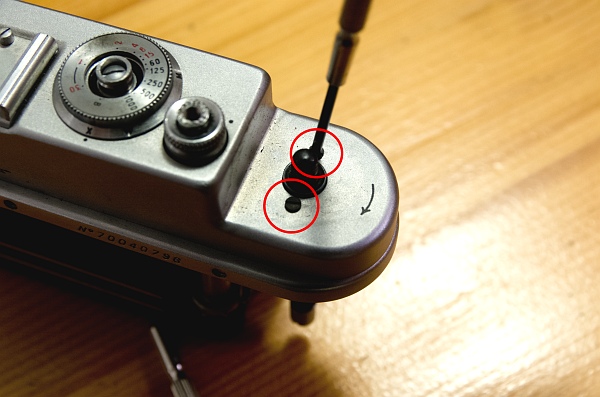

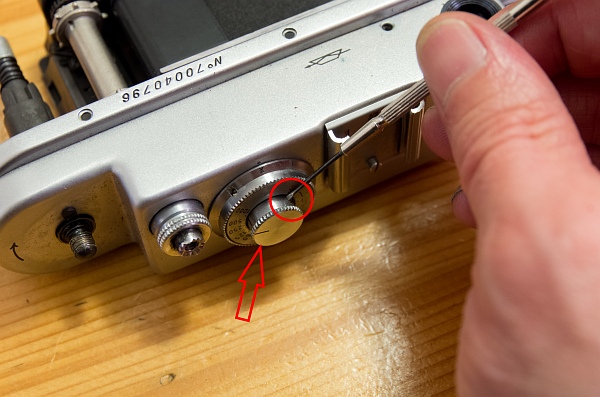

Nun muss noch der Knopf zum Unstellen der Verschlusszeit entfernt werden. Er ist mit 2 kleinen Madenschrauben befestigt, nach Lösen der Schrauben kann er einfach nach oben abgenommen werden (links unten).

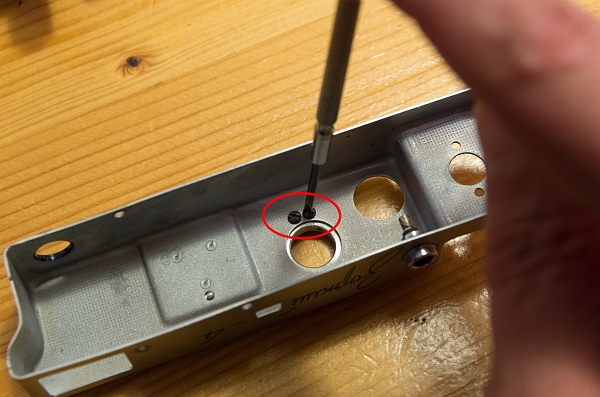

Es fehlen nur noch die beiden Schrauben, die unter dem Spannknopf zum Vorschein gekommen sind. Nach Entfernen der Schrauben kann der Deckel abgenommen werden (unten).
4. Weitere Teile entfernen
Die Rückspulkurbel muss nicht abgenommen werden, aber zwecks Reinigung empfiehlt es sich schon.
Ebenso kann der Rändelring um den Auslöser an seinem Platz bleiben, sowie auch die Zeitenscheibe nicht unbedingt entfernt werden muss. Aber wenn man schon mal dabei ist kann man auch alles reinigen.

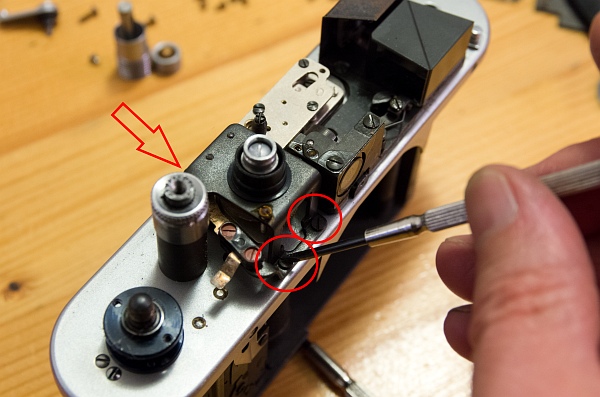

Um besser an die beweglichen Teile zu kommen sollte der Aufbau der Blitzverzögerung entfernt werden. 3 Schrauben sind dafür zu lösen.
5. Reinigen

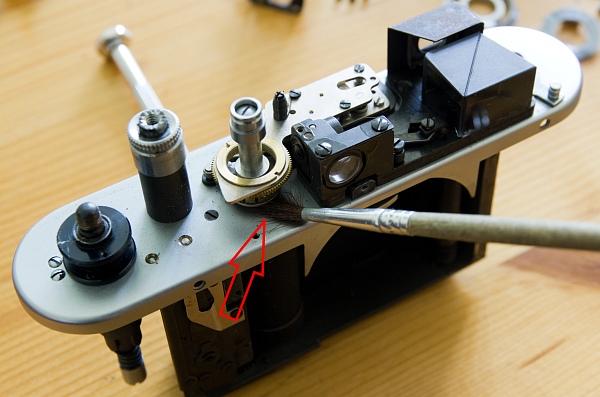

Mit einem Pinsel und Feuerzeugbenzin reinigen Sie die Teile, die sich beim Auslösen bewegen. Drehen Sie dafür den Spannknopf wieder drauf.

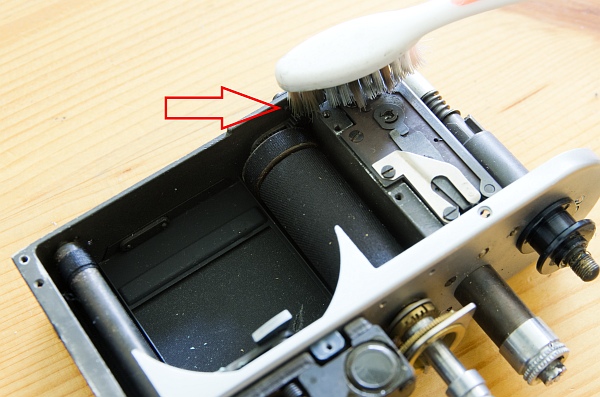

Eine Zahnbürste und Feuerzeugbenzin eignen sich bestens zum Reinigen der Zahnräder unten im Gehäuse. Nach dem Reinigen die Zahnräder mit etwas harzfreiem Öl (z.B. Nähmaschinenöl) nachschmieren. Weniger ist hier mehr!
